＞1.0e-4cm²/V
电子迁移率寿命积 μτ
＜10μA
500V 偏压下漏电流水平
3大产品线
单晶 / 晶圆 / 电极芯片
以上为碲化镉电极芯片实测数据摘要，完整曲线见产品中心性能测试区块
PRODUCTS
三大产品线
从单晶、晶圆到电极芯片的完整产品链，一站式支撑探测器器件验证与量产导入。
DETECTOR PRINCIPLE

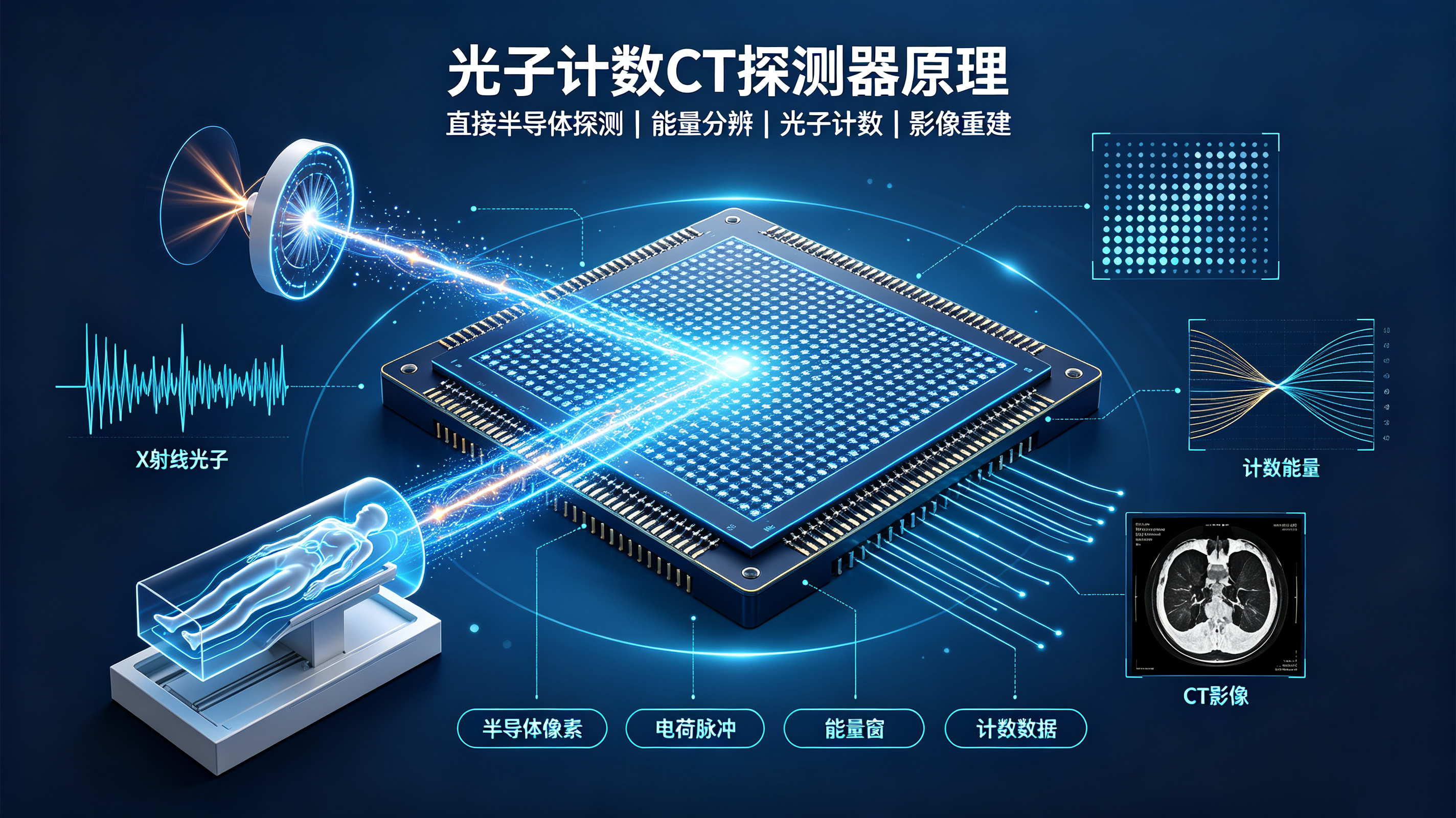

光子计数CT探测器原理
从X射线光子到CT影像，碲化镉/碲锌镉半导体材料是整条信号链的起点。
01
直接半导体探测
X射线光子入射碲化镉/碲锌镉晶体，直接转换为电荷信号，无需闪烁体中转。
02
能量分辨
像素电极阵列采集电荷脉冲，按能量区分光子，实现能谱级信息提取。
03
光子计数
读出电路对单个光子逐一计数并落入能量窗，抑制噪声、提升对比度。
04
影像重建
计数数据经重建算法生成高分辨率CT影像，支撑精准诊断与低剂量扫描。
PERFORMANCE
以实测数据
定义材料品质
我们对每一批次电极芯片进行 I-V 特性等测试，并将实测曲线公开于产品中心，帮助客户在器件验证前即可评估材料电学性能。
- 电子迁移率寿命积 μτ3.2×10⁻³ cm²/V
- I-V 响应±0.1V 内线性，约 ±50pA
实测曲线意象
I-V 线性响应与 μτ 拟合曲线趋势示意，原图见产品中心
APPLICATIONS
面向下一代医疗影像
以光子计数CT为核心，辐射医疗影像、光谱测量、核辐射探测与红外衬底等方向。
ABOUT US
立足苏州的
化合物半导体材料伙伴
汇智光芯半导体科技（苏州）有限公司专注半导体晶圆及相应芯片产品的销售，深耕碲化镉与碲锌镉探测器材料， 以完整产品链与公开实测数据，服务光子计数CT等医疗器械客户的器件验证与量产导入。
了解更多晶体为本数据为证
获取样品与技术方案
留下您的联系方式与需求简述，我们的技术销售团队将在1-2个工作日内响应， 为您提供材料规格建议与样品验证支持。
